Tajuk 3: Struktur dan Penyambung SE440BX.

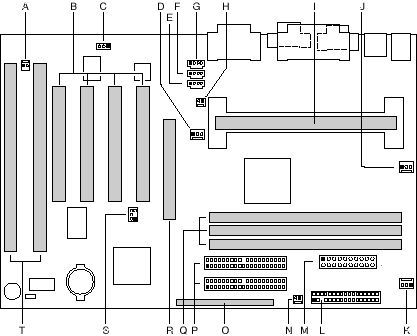

a) Penyambung-penyambung papan utama SE440BX.




A	Wake on Ring (J1A1).	K	Kipas 1 (J8M1).
B	Slot PCI (J4D2, J4D1, J4C1, J4B1).	L	Pemacu disket (J8K1).
C	Pilihan teknologi Wake on LAN (J1C1).	M	Bekalan kuasa (J7L1).
D	Kipas 3 (J3F2).	N	Pilihan LED SCSI (J8J1).
E	Pilihan Auxiliary Line In (J2F2).	O	Panel depan (J8G2).
F	Plihan telefoni (J2F1).	P	IDE primari dan sekunder (J7G1, J8G1).
G	Pilihan audio bagi CD-ROM (J1F1).	Q	DIMMs (J6J1, J6J2, J7J1) (J8M1).
H	Pilihan intrusi casis (J3F1).	R	AGP (J4E1).
I	Slot 1 (J4J1).	S	PC/PCI (J6D1).
J	Kipas 2 (J4M1).	T	Slot ISA (J4B2, J4A1).

Penyambung LED SCSI.
Penyambung LED SCSI adalah penyambung 1 X 2-pin (J8J1) yang membenarkan penggunaan pengawal SCSI tambahan bersama LED seperti LED bina-dalam pada panel depan. Penyambung ini boleh digunakan kepada keluaran LED pada kad pengawal tambahan. LED akan bernyala semasa data dibaca atau ditulis semasa menggunakan pengawal tambahan tersebut.


Penyambung PC/PCI.
Penyambung PC/PCI adalah penyambung 2 X 3-pin (J6D1) yang boleh digunakan oleh papan tambahan PCI tertentu yang memerlukan fungsi ISA DMA. Contoh penggunaan yang biasa adalah kad audio PCI. Fungsi ISA DMA adalah diperlukan bagi kesesuaian Sound Blaster yang asal atau benar.


Penyambung Bekalan Kuasa.
Apabila menggunakan bekalan kuasa ATX yang menyokong kawalan kuasa on/off, papan utamanya boleh menutup bekalan kuasa secara kawalan perisian. Untuk membenarkan penggunaan kawalan ini dalam perisian, Advanced Power Management perlu dibenarkan dalam program setup dan sistem operasi. Apabila sistem BIOS menerima isyarat APM yang betul dari sistem operasi, maka BIOS akan menutup bekalan kuasa komputer. Dengan kawalan ini dibenarkan, jika komputer disampuk oleh kuasa luaran atau plug bekalan kuasa diputuskan, apabila kuasa diberi semula, maka komputer akan kembali ke keadaan di mana sebelum ia disampuk (on atau off).




b)  Penyambung panel depan papan utama SE440BX.


Penyambung Pembesar Suara Papan Luar.
Pembesar suara ini boleh dipasang kepada penyambung panel depan ini yang terletak di atas papan utama sebagai pilihan pembekal komputer. Pembesar suara sama ada dalam- papan atau luar-papan memberikan maklumat kod beep ralat semasa POST dijalankan walaupun komputer tersebut tidak boleh menggunakan antaramuka video. Pembesar suara tersebut bukan disambung ke subsistem audio (kad bunyi) dan ia tidak boleh menerima keluaran dari subsistem audio tersebut.


Penyambung Reset.
Penyambung ini boleh disambungkan ke jenis suis momentari SPST yang biasanya buka. Apabila suis ini ditutup, papan utama akan reset dan menjalankan POST.


Penyambung LED Bekalan Kuasa, Tidur, Penungguan Mesej.
Penyambung ini boleh disambungkan ke LED berwarna-dua yang akan bernyala apabila bekalan kuasa diberikan kepada komputer. Jadual berikut menunjukkan keadaan yang mungkin berlaku bagi jenis LED tersebut.



Keadaan LED.	Keterangan.
Off.	Off.
Hijau tetap.	Komputer sedang jalan.
Hijau berkelip.	Komputer sedang jalan/penungguan mesej.
Kuning tetap.	Komputer sedang tidur.
Kuning berkelip.	Komputer sedang tidur/penungguan mesej.



Penyambung LED Pemacu Cakera Keras.
Penyambung ini boleh disambungkan ke LED yang memberikan nyalaan visual yang menunjukkan data dibaca atau ditulis oleh cakera keras. Untuk memastikan LED berfungsi lancar, satu pemacu IDE mesti disambungkan ke pengawal cakera keras di papan utama. LED ini juga akan menunjukkan aktiviti bagi peranti yang disambung ke penyambung LED cakera keras SCSI.


Penyambung Infra-merah.
Port Siri B boleh dikonfigurasikan untuk menyokong satu modul IrDA yang disambungkan ke penyambung 6-pin ini. Selepas antaramuka IrDA telah dikonfigurasikan, fail-fail boleh dihantar ke atau dari peranti berport seperti laptops, PDAs, dan pencetak dengan menggunakan perisian applikasi.


Penyambung Suis Kembali/Tidur.
Apabila APM dibenarkan dalam sistem BIOS, dan pemacu sistem operasi sistem APM telah disetkan, maka sistem boleh memasuki mod tidur (sleep/standby) dengan salah satu cara di bawah:
- Optional front panel sleep/resume button.
- Prolonged system inactivity using the BIOS inactivity time feature.
Penyambung 2-pin yang diletakkan di atas penyambung I/O panel depan boleh menyokong suis tidur/kembali di panel depan, di mana suis tersebut mesti jenis momentari SPST yang biasanya buka.

Dengan menutup suis tidur/kembali, ia boleh menghantar Sampukan Pengurusan Sistem (System Management Interrupt - SMI) kepada mikropemproses, di mana ia memasuki SMM dengan cepat. Semasa komputer dalam keadaan tidur, komputer tersebut adalah bersedia penuh terhadap tindakbalas sampukan luar seperti penerimaan faks dari luar walaupun monitor sahaja yang on dan tiada sampukan terhadap papan kekunci atau tetikus. Untuk mengaktifkan atau kembali semula operasi sistem, suis tidur/kembali mesti ditekan sekali lagi, atau papan kekunci atau tetikus mesti digunakan (mempunyai sampukan).


Penyambung Bekalan Kuasa On.
Penyambung ini boleh disambungkan ke suis bekalan kuasa di panel depan. Suis tersebut mesti menarik SW_ON# pin ke bumi bagi sekurang-kurangnya 50 ms untuk mengisyaratkan unit bekalan kuasa ke suis on atau off. Masa yang diperlukan bagi isyarat dihantar adalah bergantung kepada keadaan litar di dalam papan utama. Sekurang-kurangnya dua saat mesti dihantar sebelum unit bekalan kuasa akan mengenalpasti isyarat on/off yang berikutnya.
